综合布线

来源：弱电智能化浏览：666

综合布线系统是企业信息化运行的通道，其通畅性至关重要，我们会根据用户的实际需求，设计高性价比的布线系统。

	综合布线系统一个能够支持任何用户选择的话音、数据、图形图像应用的电信布线系统。系统应能支持话音、图形、图像、数据多媒体、安全监控、传感等各种信息的传输，支持UTP、光纤、STP、同轴电缆等各种传输载体，支持多用户多类型产品的应用，支持高速网络的应用。综合布线系统包括六个子系统：工作区子系统、水平支干线子系统、管理子系统、垂直主干子系统、设备子系统和建筑群主干子系统。建筑群主干子系统：提供外部建筑物与大楼内布线的连接点。EIA/TIA569标准规定了网络接口的物理规格，实现建筑群之间的连接。设备子系统：EIA/TIA569标准规定了设备间的设备布线。它是布线系统最主要的管理区域，所有楼层的资料都由电缆或光纤电缆传送至此。通常，此系统安装在计算机系统、网络系统和程控机系统的主机房内。垂直主干子系统：它连接通讯室、设备间和入口设备，包括主干电缆、中间交换和主交接、机械终端和用于主干到主干交换的接插线或插头。主干布线要采用星形拓扑结构，接地应符合EIA/TIA607规定的要求。管理子系统：管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。水平支干线子系统：水平子系统也称为配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10Mbit/s时一般采用4类或是5类双绞线；在速率为10~100Mbit/s时一般采用5类或是6类双绞线；在速率高于100Mbit/s时，采用光纤或是6类双绞线。配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ-45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统最常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。工作区子系统：目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。
（1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm （2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。
综合布线的优势采用综合布线系统，用户能根据实际需要或办公环境的改变，灵活方便地实现线路的变更和重组，调整构建所需的网络模式，充分满足用户业务发展的需要；综合布线系统采用结构化的星型拓扑布线方式和标准接口，大大提高了整个网络的可靠性及可管理性，大幅降低系统的管理维护费用；模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持，充分保证用户在布线方面的投资，提供用户长远的效益。综合布线系统较好地解决了传统布线方法存在的许多问题，提供了具有长远效益的先进可靠的解决方案。随着现代信息技术的飞速发展，综合布线系统将成为现代智能建筑不可缺少的基础设施。

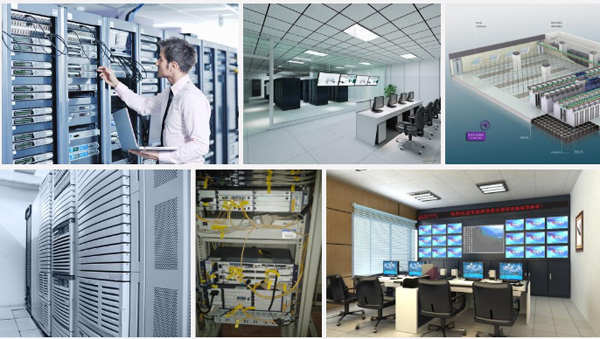

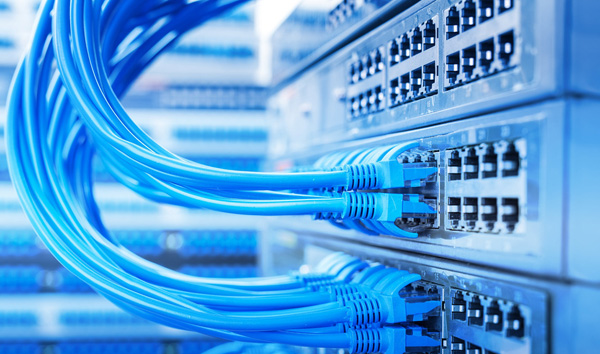

	传输介质综合布线中使用的电缆主要有两类——双绞铜缆和光缆。 A. 铜缆（1）50Ω的同轴电缆，适用于比较大型的计算机局域网。（2）非屏蔽双绞线：分100Ω和150Ω两类。100Ω电缆又分3类、4类、5类、6类几种，150Ω双绞电缆只有5类一种。（3）屏蔽双绞线，与非屏蔽双绞线一样，只不过在护套内增加了金属层。

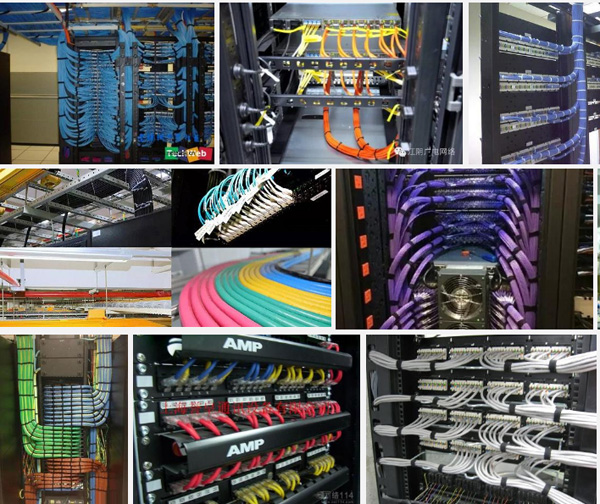

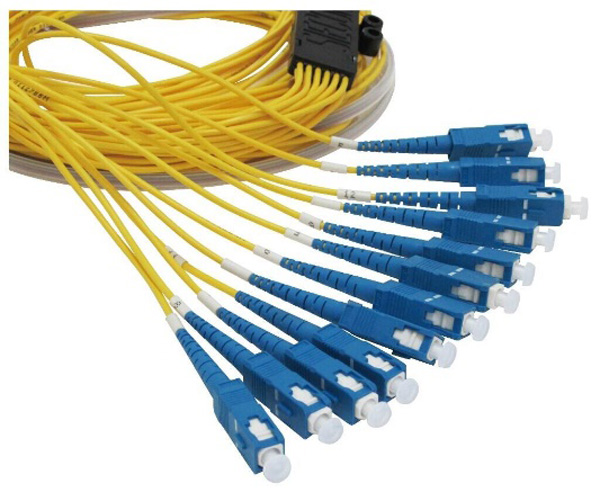

B. 光缆（1）62.5mm渐变增强型多模光纤光耦合效率高，光纤对准不太严格，需要较少的管理点和接头盒；对微弯曲损耗不太灵敏，符合FDDI标准。（2）8.3mm突变型单模光纤常用于距离大于2000米的建筑群。

注意事项

我们根据多年结构化布线和故障排除的经验，总结出布线时需要注意的几点事项，我们需要在布线时注意这些，这样才能保证我们更顺畅的享受网络。

硬件要兼容

在网络设备选择上，尽量使所有网络设备都采用一家公司的产品，这样可以尽量减少高端与低端甚至是同等级别不同设备间的不兼容问题。而且不要为了省几十块钱而选择没有质量保证的网络基础材料，例如跳线、面板、网线等。这些东西在布线时都会安放在天花板或墙体中，出现问题后很难解决。同时，即使是大品牌的产品也要在安装前用专业工具检测一下质量。

正确端接

当我们完成结构化布线工作后就应该把多余的线材、设备拿走，防止普通用户乱接这些线材。另外，有些时候，用户私自使用一分二线头这样的设备也会造成网络中出现广播风暴，因此布线时遵循严格的管理制度是必要的。布线后不要遗留任何部件，因为使用者一般对网络不太熟悉，出现问题时很有可能病急乱投医，看到多余设备就会随便使用，使问题更加严重。

防磁

为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号，而大功率用电器附近会产生磁场，这个磁场又会对附近的网线起作用，生成新的电场，自然会出现信号减弱或丢失的情况。

散热

高温环境下，设备总是频频出现故障。为什么会这样呢?使用过计算机的读者都知道，当CPU风扇散热不佳时计算机系统经常会死机或自动重启，网络设备更是如此，高速运行的CPU与核心组件需要在一个合适的工作环境下运转，温度太高会使它们损坏。设备散热工作是一定要做的，特别是对于核心设备以及服务器来说，需要把它们放置在一个专门的机房中进行管理，并且还需要配备空调等降温设备。

按规格连接线缆

网线有很多种，如交叉线、直通线等，不同的线缆在不同情况下有不同的用途。如果混淆种类随意使用就会出现网络不通的情况。因此在结构化布线时一定要特别注意分清线缆的种类。线缆使用不符合要求就会出现网络不通的问题。布线经验谈：虽然目前很多网络设备都支持DIP跳线功能，也就是说不管你连接的是正线还是反线，它都可以正常使用。但有些时候设备并不具备DIP功能，只有你在连线时特别注意了接线种类，才能避免不必要的故障。

留足网络接入点

很多时候在结构化布线过程中没有考虑未来的升级性，网络接口数量很有限，刚够眼前使用，如果以后来住宅布局出现变化的话，就会出现上述问题。因此在结构化布线时需要事先留出多出一倍的网络接入点。

在综合布线系统的基础之上，集成各类系统智能化系统。
电话通信系统
计算机局域网系统
音乐/广播系统
有线电视信号分配系统
保安监控系统
消防报警系统
出入口控制系统
停车场收费管理系统
楼宇自控系统

综上，如果您有任何关于弱电智能化的需求和问题，随时致电我们获得咨询支持。
